Strukturelle Verstärkung für Sportgeräte

Sportgeräte, die intensiven Belastungen standhalten sollen und auf eine lange Lebensdauer ausgelegt sind, benötigen eine strukturelle Verstärkung.

Biege- und Torsionsfestigkeit

Typisch für – zum Beispiel – einen Ski oder einen Tennisschläger sind die eine dosierte Elastizität / Verformbarkeit, um einwirkende Kräfte aufzufangen und dabei zu federn. Gleichzeitig muss die Biege-Belastbarkeit und Torsionstauglichkeit  so hoch sein, dass das Sportgerät weder bricht noch reißt.

Vibrationsdämpfung

Auch die Dämpfung von Vibrationen ist ein wichtiges Kriterium für die Produktqualität, Testergebnisse und der Verkaufserfolg. Gerade bei Schlägern ist dies eine der gefragtesten Eigenschaften.

Reißfestigkeit und minimales Gewicht

Bei Segelstoffen, Fallschirmen oder Gleitschirmen / Paraglidern ist wegen der Kombination aus Zugkräften und Sicherheitsanforderungen vor allem Reißfestigkeit gefragt – bei minimalem Gewicht.

Ingenieure, die solche Verstärkungen für ihre Konstruktionen suchen, sollten Fadengelege in ihre Überlegungen einbeziehen.

Fadengelege sind geeignet zur Verstärkung u.a. von:

• Ski und Snowboards
• Tennisschläger
• Tischtennisschläger
• Schläger für Badminton und Squash
• Segel für Boote, Surfboards und Kite-Surfer
• Kite-Boards
• Fallschirme und Paraglider
• Langbogen / Armbrust
• Hockeyschlägern, Eishockeyschlägern

Die Lösung: Fadengelege

Fadengelege sind Leichtbau-Strukturen aus Garnen / technischen Textilien.

Sie verbinden genau die Eigenschaften, die gute Sportgeräte ausmachen:

• Ideal für Biege- und Torsionsbewegungen
• Extrem leicht
• Je nach Material extrem reißfest
• Vibrationsdämpfend
• Formstabilisierend
• Langlebig
• Kostengünstig

Mehrwert durch Design und Funktion

Meist werden Fadengelege unsichtbar als Zwischenschicht in Sandwich-Bauweise verarbeitet. Zum Beispiel als Carbon-Gelege in Tischtennisschlägern oder Ski.

Das reizt allerdings noch nicht das volle Potential aus.

Denn neben ihrer Funktionalität bieten Ihnen Fadengelege eine weitere wertvolle Möglichkeit:

Betonen und visualisieren Sie den Mehrwert Ihrer Hightech Produkte!

Unter transparenten Oberflächen bieten Ihnen Fadengelege interessante Design-Optionen.

Je nach Stärke, Dichte und Winkel der Fäden können Sie ihre Produkte noch filigraner und/oder stabiler wirken lassen.

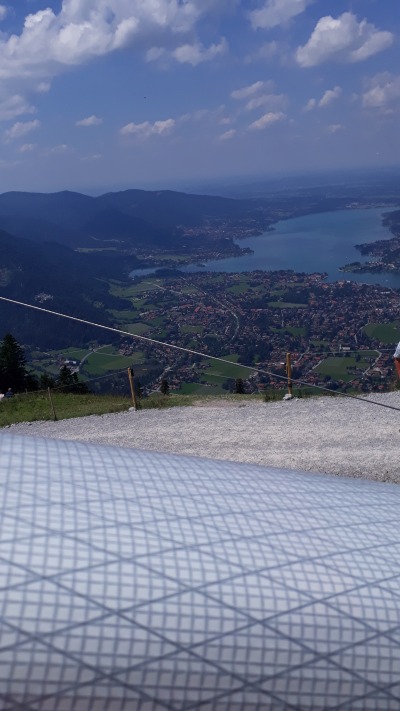

Einem Flugdrachen / Paraglider oder Ultraleichtflugzeug mit einer sichtbaren Fadengelege-Struktur sieht man seine Hochwertigkeit an!

Wenn Kunden z.B. im Sportgeschäft verschiedene Ski-Modelle vergleichen, ist nicht nur das Design ein Wettbewerbsvorteil.

Im Verkaufsgespräch können Sportfachverkäufer die Hauptvorteile von Carving-Ski mit Fadengelege glaubhaft vermitteln:

Reduzierung des Gewichts und die Verbesserung der Drehfreudigkeit.

Für Profi-Sportler und ambitionierte Hobby-Sportler sind das überzeugende Argumente.

Perfekt umgesetzt hat dies der Ski-Hersteller Fischer Sports in seiner hochwertigen Ski-Kollektion „Brilliant Pro„.

Fischer Sports füllt die passende Marketingbezeichnung „First Class and High Performance“ mit Leben:

Was sind Fadengelege?

Fadengelege unterscheiden sich erheblich von herkömmlichen Geweben:

• Die Fäden liegen nicht lose über- und untereinander. Durch einen „Binder“ sind sie an den Berührungspunkten fest miteinander verklebt.
• Die Fäden verlaufen diagonal / multiaxial in 6 bis 10 Richtungen. Dadurch fangen sie einwirkende Kräfte erheblich stärker ab.
• Sie sind stabiler und gleichzeitig flexibler.
• Ihre höhere strukturelle Reißfestigkeit erlaubt weitere Maschen und ein erheblich geringeres Gewicht pro Flächeneinheit.
• Verschiedene Materialien lassen sich mitsamt ihrer materialspezifischen Eigenschaften kombinieren.
• Die Fäden können mit einer Vielzahl von Imprägnierungen ausgerüstet werden, die spezifische Zwecke unterstützen.

Unsere BAFA^®-Fadengelege werden übrigens auch als Produktionshilfsmittel eingesetzt, zum Beispiel in Kite-Boards. Hier kommt ein leichtes, selbstklebendausgerüstetes PES-Gelege im Einsatz.

Mehr Infos über BAFA^®-Fadengelege finden Sie hier

Verarbeitung, maschinelle Fertigungsprozesse

In der Fertigung von Sportequipment kostet jede Sekunde Geld. Mit BAFA^®-Fadengelegen sparen Hersteller Zeit bei der Konfektionierung. Die Verarbeitung unserer Fadengelege erfolgt in der Regel als Zwischenschicht von Sandwich-Konstruktionen – wobei sie hier auch stabilisierend gegen ein Verrutschen der Schichten wirken.

BAFATEX liefert Fadengelege auf Rollen gewickelt. Sie sind auf maschinelle Fertigungsprozesse und eine hohe Verarbeitungsgeschwindigkeit ausgelegt. BAFA^®-Fadengelege zeichnen sich durch eine gute Schneid- und Stanzbarkeit aus. Dadurch eignen sie sich sowohl für die manuelle Verarbeitung als auch für Stanzfertigungslinien.

Material – Optionen

Je nachdem, welche Eigenschaften Ihr Produkt haben soll, stehen Ihnen für das Gelege folgende Materialien zur Verfügung:

• Naturfasern: Jute, Baumwolle und Flachs (mehr Infos finden Sie hier)
• Chemiefasern, Kunstfasern (mehr Infos finden Sie hier)
• Weitere Materialen: Auf Anfrage.

Die beiden meistverwendeten Materialien zur Verstärkung von Schlägern sind Glasfaser und Carbon. Beide bestechen auch durch eine lange Lebensdauer bei starken Belastungsschwankungen.

Die typische Ausführung z.B. für einen Ski: Carbon Schussfäden im BAFA-Fadengelege 100/20 aus 1100 dtex PES schwarz im Verbund mit 1210 dtex Twaron.

Individuell konfigurierbar

Sie können Ihre Produkte durch mehrere Variablen verstärken und Ihren Anforderungen anpassen:

• Material, Kombination von Materialien und deren Eigenschaften (z.B. weich, hart, heißsiegelfähig, wasserfest, flammhemmend)
• Imprägnierungs- / Klebematerial
• Fadenstärke und Abstände der Fäden
• Reißdehnung (1,7 – 23%)
• Reißkraft (2,2 – 448 N)
• Reißfestigkeit (13 – 355 cN/tex)
• Winkel (und damit Kraftübertragung) der kreuzenden Fäden

Know How und Beratung

Für die hohe und gleichmäßige Qualität unserer Produkte sind wir seit 1994 nach DIN ISO 9002 zertifiziert. Auf Grundlage unserer fachlichen Expertise und unserer Jahrzehntelangen Erfahrung beraten wir Sie gern über die Eigenschaften und verarbeitungstechnischen Möglichkeiten unserer Fadengelege.

Success Story / Referenz: Fischer Sports

Ein wunderbares Beispiel für den Mehrwert durch die Verstärkung unserer BAFA-Fadengelege ist der Ski RC ONE von Fischer Sports. (mehr)

Fachliteratur: Fadengelege in Sportgeräten

Als Fachliteratur für Ingenieure empfehlen wir:

„Verbesserung der Materialeigenschaften von CFK durch den gezielten Einsatz von thermoplastischen Fadengelegen“ von Marcus Arnold (siehe auch Technische Universität München)

Ski-Bilder: Vielen Dank an Fischer Sports für die Genehmigung!
